1、生产标准：国标GB3836.1-2000, GB3836.2-2000, JB/T2379-93；
2、防爆等级:ExdIICT3；防护等级:IP55；
3、设计压力:O.6MPa，工作压力:0.4MPa；
4、工作电压:380V三相，50Hz，△型接法，工作功率300KW，加热介质:87%氨气,12%水，1%吡啶；
5、加热密度:2.3W/平方厘米，设计温度：400℃，操作温度：300℃；
6、产品出厂做18300V/min高压测试，热态绝缘电阻大于15兆欧以上，冷态绝缘电阻≥400兆欧，做水压试验1.0MPa，保压30分钟；
7、产品出厂有检测报告，防爆合格证，使用说明书。

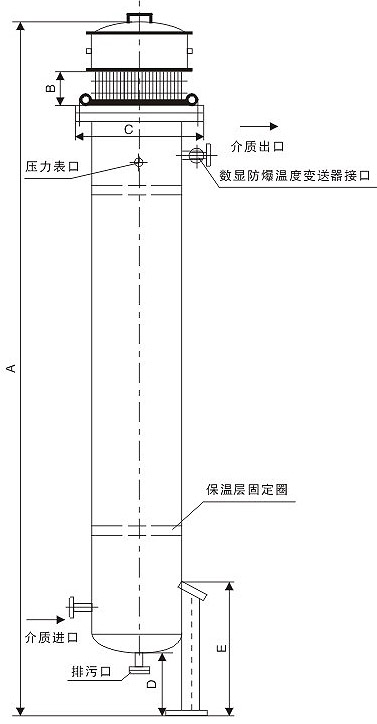

注：1、尺寸属估计尺寸；
    2、B尺寸根据工作温度的不同可作适当调整；
    3、表格内数据仅供参考，若客户需要，本公司可根据详细的技术参数进行设计；
    4、非标规格可定制。

1、安装

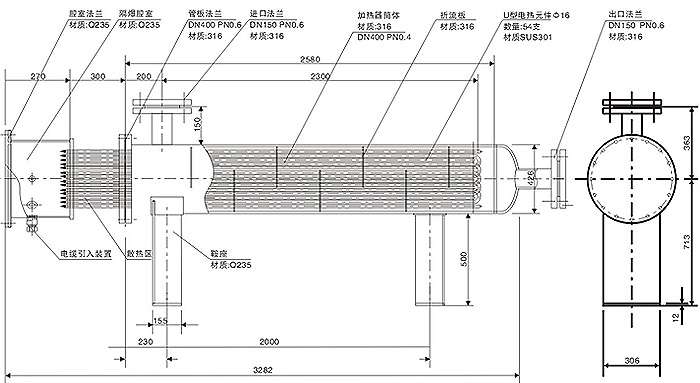

    （1）卧式电加热器为水平安装方式，出口应垂直向上，进口前、出口后均要求有0.3米以上的直管段，并加装旁通管路。以适应电加热器检查工作和季节性运行的需要。
    （2）电加热器安装前应使用500V摇表检测主接线端子与外壳的绝缘电阻，绝缘应≥1.5MΩ，船用电加热器绝缘电阻应≥10MΩ，并检查器体及各部件有无缺损现象。
    （3）本厂配套生产的控制柜为非防爆设备。应安装在防爆区外(安全区域)安装时应时行全面检查并正确接线。
    （4）电气接线必须符合防爆要求，电缆须选用铜芯线并采用接线鼻子连接。
    （5）电加热器设有专用接地螺栓，用户应将接地线可靠接在该螺栓上，接地线应采用4mm2以上多股铜线，接地电阻应不大于4Ω。
2、调试
    （1）试运行前应再次检查系统情况，检查电源电压与铭牌是否相符。
    （2）依照温度调节仪使用说明书的规定。按工艺要求合理设定各项温度定值。
    （3）电加热器的过热保护器已按防爆规定温度定置。不需要调整。
    （4）试运行时首先开启进行管路阀门，关闭旁路阀门，排尽加热器内空气，介质充满后，电加热器方可启动。注：绝对禁止电加热器干烧!
    （5）应按设备随机图纸文件的操作说明正确操作并记录运行时的电压、电流、温度等各有关数据，试运行24小时无异常情况方可安排正式运行。
3、运行
    （1）应坚持定期对设备及线路进行巡视检查，加强维护保养，尤其应注意检查触头、端子、接头等有无虚接过热现象。
    （2）每年应定期作电气参数的校测与核对。
    （3）每年校验一次热传感器和温度调节仪表，保证量值准确。
    （4）长期停用再启用或迁移使用地点.应严格1、2项的内容执行。

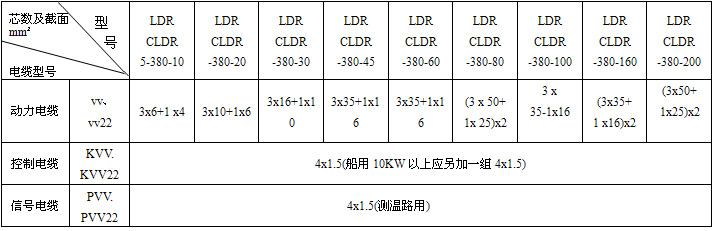

4、电加热器电缆选用表

抽吸式电加热器

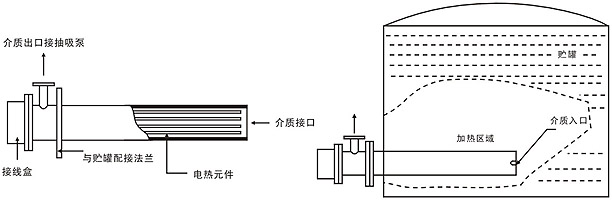

    抽吸式电加热器主要用于贮罐内介质的加热，以达到可以用泵抽吸之目的。在冬天真正需要达到的目的是将贮罐内的介质可以抽吸出。它并不需要对整个贮罐进行加热或伴热。否则，它的整体伴热或加热能耗很大。造成无谓能源损失。
    抽吸式电加热器加热过程是流体进入加热腔体内，依靠内部加热器的加热升温，降低介质流体粘度。然后从泵吸口流入，通过泵把流体泵出。加热器的加热时间，可以与泵的抽吸时间同步。也可视抽吸量的大小,对加热器预先启动预热.但不需要对整个贮罐加热，从而大量节约能源。

智能化变频中频电加热器
    智能化变频中频电加热器具有技术含量高(采用四种单片机控)，频率高、功率高、使用效果快速，可靠性好、功率大、寿命长、抗干扰性能好、使用方便、维修简单的特点。同时具有多重保护功率(断电、缺相、缺水、过流、过压、超温、反压时间、TVS等)。控制电路采用多片微处理器组成智能化集散控制体系统。可自动平衡系统内各种参数变化引起的各种误差(如相移误差、对称性误差、重复性误差、负载变化误差)反应速度快、控制误差小。产品同时用各种数字仪表实时监测进线电压、电流、直流电压、电流、中频电压、电流、中频频率、中频功率及温度等。本产品同时具有故障自动检测，自动显示系统，可自动判别故障类型、区域。并用故障码自动显示,便于维修人员排除故障，降低了对维修人员技术水平的要求。
    智能化变频中频加热器系列产品已广泛应用于钢铁、汽车、铁路、石油、化工等行业，主要加热介质有:钢、铁、水、原油及各种不允许使用明火的化工产品。

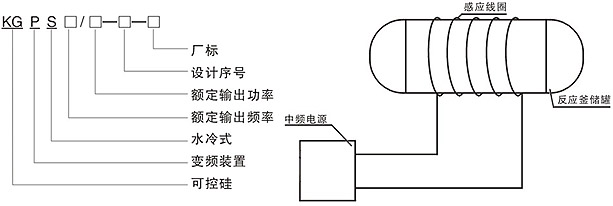

1、型号定义说明

2、代表性产品规格

    a.100Hz-1000Hz，1000KW
    b.8000Hz，400KW
    c.6000Hz，100-250KW
    d.25KHz-30KHz，3-45KW
    本厂可以根据用户的要求，生产适用于各种介质及环境(如防爆、防腐等)的非标变频中频电加热器。
3、典型安装示意图

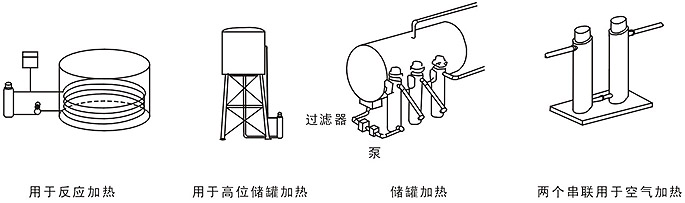

4、适用场合安装示意图
