1、电伴热带(电缆)屋顶、天沟融雪化冰系统介绍
    寒冷低温环境下，雨雪、冰水可能在天沟内冻结而造成排水系统不畅，且雨雪、冰水溢出后容易在天沟外侧形成冰柱，如冰挂坠落，则易造成伤害的危险。在天沟内布置融雪伴热系统能够有效对天沟内的冰雪进行溶解，保证排水通畅。
    屋顶、天沟融雪化冰系统选用低温自调节电伴热电缆，其发热原理为通过其内部半导体发热材料来实现，其特性随温度的变化而变化，温度越高其输出功率越小，可以达到防冻和节能的目的。电伴热带(电缆)屋顶、天沟融雪化冰系统的安装及使用成本非常经济，避免了事故造成的损坏和维修，并保证使用寿命。

2．编制依据
    IEEE515-1997 电伴热标准
    GB19518.1-2004/IEC62086-1:2001 爆炸性气体环境用电气设备：电阻式伴热器第1部分--通用和试验要求
    GB19518.2-2004/IEC62086-2:2001 爆炸性气体环境用电气设备：电阻式伴热器 第2 部分—设计、安装和维护指南
    Q320201DDE02-2002 电伴热电缆生产（企业标准）
    GB10067.1-80 电热设备技术条件（通用部分）
    GB10066.1~882 电热设备的试验方法（通用部分）
    GB/T19835-2005 自限温伴热带
    GB2951 电线电缆机械物理性能
    GB3048 电线电缆电性能
    GB/T-2406-93 塑料燃烧性能试验
    GB-2952 电缆外护套
    GB6995 电线电缆识别标志方法

3、电伴热带(电缆)屋顶、天沟融雪化冰系统方案
    电伴热带(电缆)屋顶、天沟融雪化冰系统选用低温自调节电伴热电缆，三层天沟共设计伴热回路为104个，其中控制片区分为14个，设计为第四层6个片区，第五层6个片区，屋顶层2个片区，每个片区采用一个温湿度控制器进行控制，有效的根据该片区的天沟情况对伴热电缆的投入进行控制。当温湿度控制器触点闭合时，连锁闭合该片区的供电回路的接触器吸合，伴热电缆投入，如温湿度控制器触点断开则该片区的供电回路的接触器断开，伴热电缆断电。

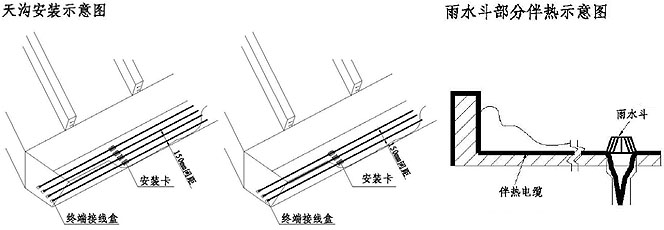

伴热电缆的铺设方式根据天沟的情况分为两种，一种是有雨水斗的铺设方式，一种为无雨水斗的铺设方式。本工程在天沟内每隔一段距离放置有雨水斗，每个雨水斗内部需留有一定量的伴热电缆，以防止在雨水斗内部结冰导致下水困难，600mm宽天沟采用4根伴热电缆布置于天沟底部，450mm采用3根伴热电缆布置于天沟底部，每两根伴热电缆之间留有150mm的距离，两边伴热电缆距离左右壁各75mm。伴热电缆的铺设方式如下图所示：

4、屋顶、天沟融雪化冰系统电伴热带(电缆)及附件
4.1 电伴热带(电缆)

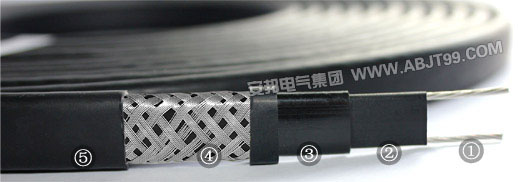

    本系统采用低温自调节电伴热电缆，电缆外部有塑料护套及金属屏蔽网，外护套具有抗紫外线，防水，防腐蚀，放机械损伤功能。所选伴热电缆在现场安装时可根据所需长度任意切割,安装方便，同时可以根据被伴热对象外形随形安装。
    低温自调节电伴热电缆的发热原理是通过其内部半导体发热材料来实现的，其特性随温度的变化而变化，温度越高其输出功率越小，故可以达到防冻和节能的目的。

4.2 电伴热带(电缆)的安装附件
    安装附件主要有：电源接线盒，中间接线盒，终端接线盒，伴热电缆安装卡， 温湿度控制器，防护等级为IP65。所有附件皆符合IEEE、IEC，及GB3836.1～3-2000等标准，并通过ISO9001质量认证，在进货及成型后皆经过各项严格工序控制及耐压，绝缘，耐热，弯曲等测试检验。
4.2.1 电源接线盒：可用于防爆场合Ⅰ、Ⅱ级2区，用于电源和1- 2根电伴热电缆的连接。

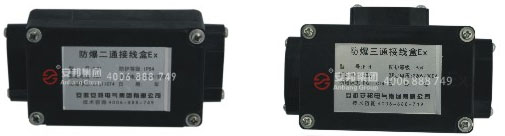

4.2.2 中间接线盒：有两种型号，一种是用于2-3根电伴热电缆的直型，一种为T型。可用于防爆场合Ⅰ、Ⅱ级2区。

4.2.3 终端接线盒：可用于防爆场合Ⅰ、Ⅱ级2区，用于电伴热电缆尾端的密封。

4.2.4 温湿度控制器：可用于防爆场合Ⅰ、Ⅱ级2区，温度设定范围为-35-330℃。
